Светодиодная шкала

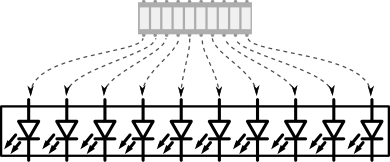

Светодиодная шкала - это десяток отдельных светодиодов, каждый со своим анодом и катодом.

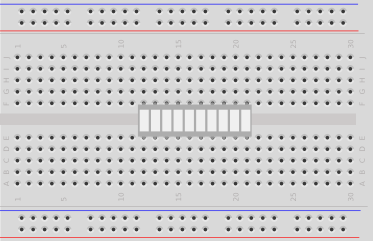

Для подключения на breadboard’е используйте канавку в центре, чтобы не замкнуть ноги на противоположных сторонах.

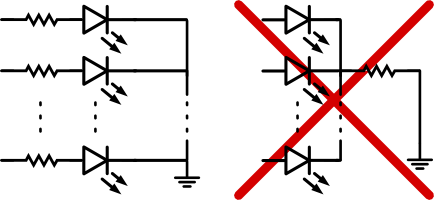

Используйте отдельный резистор для каждого светодиода, иначе при разном количестве включенных сегментов их яркость будет «скакать».

Даже в случае, когда все светодиоды включаются и выключаются синхронно, лучше придерживаться этого правила. Светодиоды могут чуть отличаться своей вольт-амперной характеристикой друг от друга. Первый открывшийся пропустит через себя ток, предназначенный для всех. Из-за чего он может выйти из строя и «эстафета» перейдёт к следующему.
