Как построить потолкоскрёб
Всем привет ? Вчера мне удалось поучаствовать в интересных соревнованиях Фототехнического клуба. По заданию необходимо было построить самую высокую башню из Lego, не используя балки. Мне удалось победить в этих соревнованиях, построив башню высотой в 2.5 метра. В этой статье я расскажу, как проходило строительство. В этом мне поможет Боб и его команда (любые совпадения с реальными лицами случайны):
Как говорит Боб:
Башни - это моя жизнь

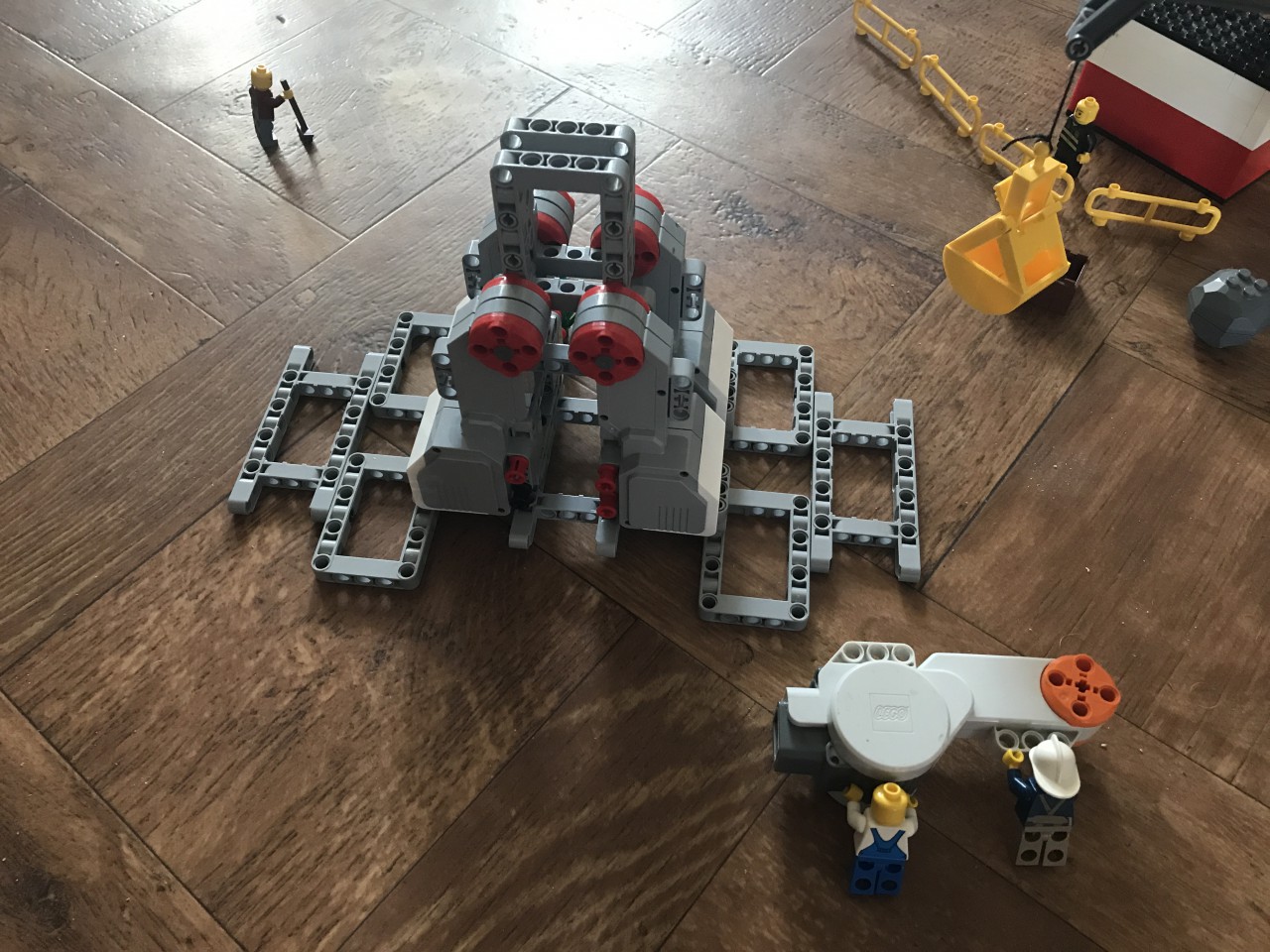

При строительстве башни важной частью является основание. Чтобы вся конструкция не опрокинулась, оно должно быть широким и тяжёлым. Так как свинец не входит в стандартные наборы Lego, для утяжеления я решил использовать моторы (этого оказалось достаточно), также они добавили немного к высоте башни. Вот, как в итоге выглядит основание:

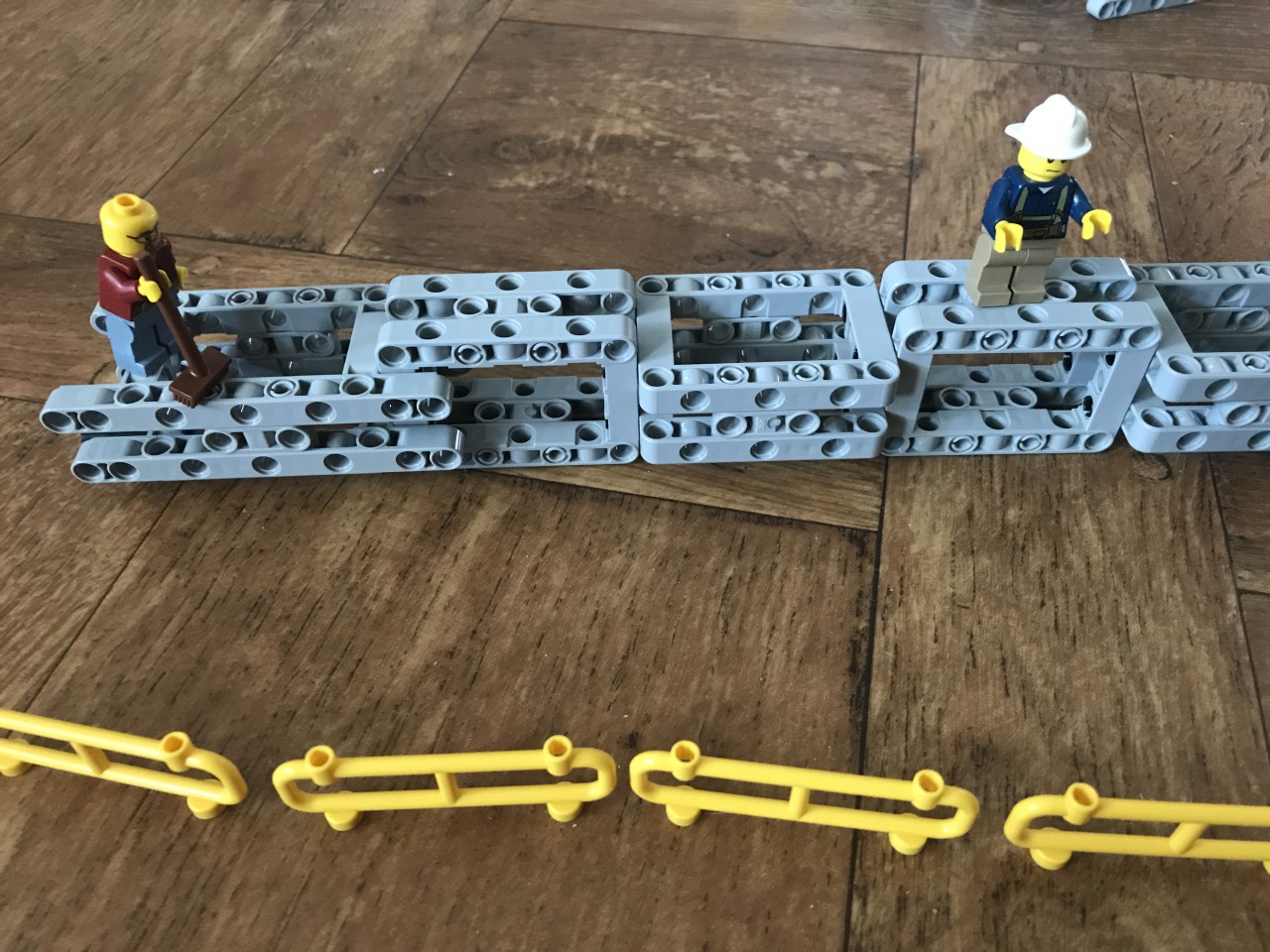

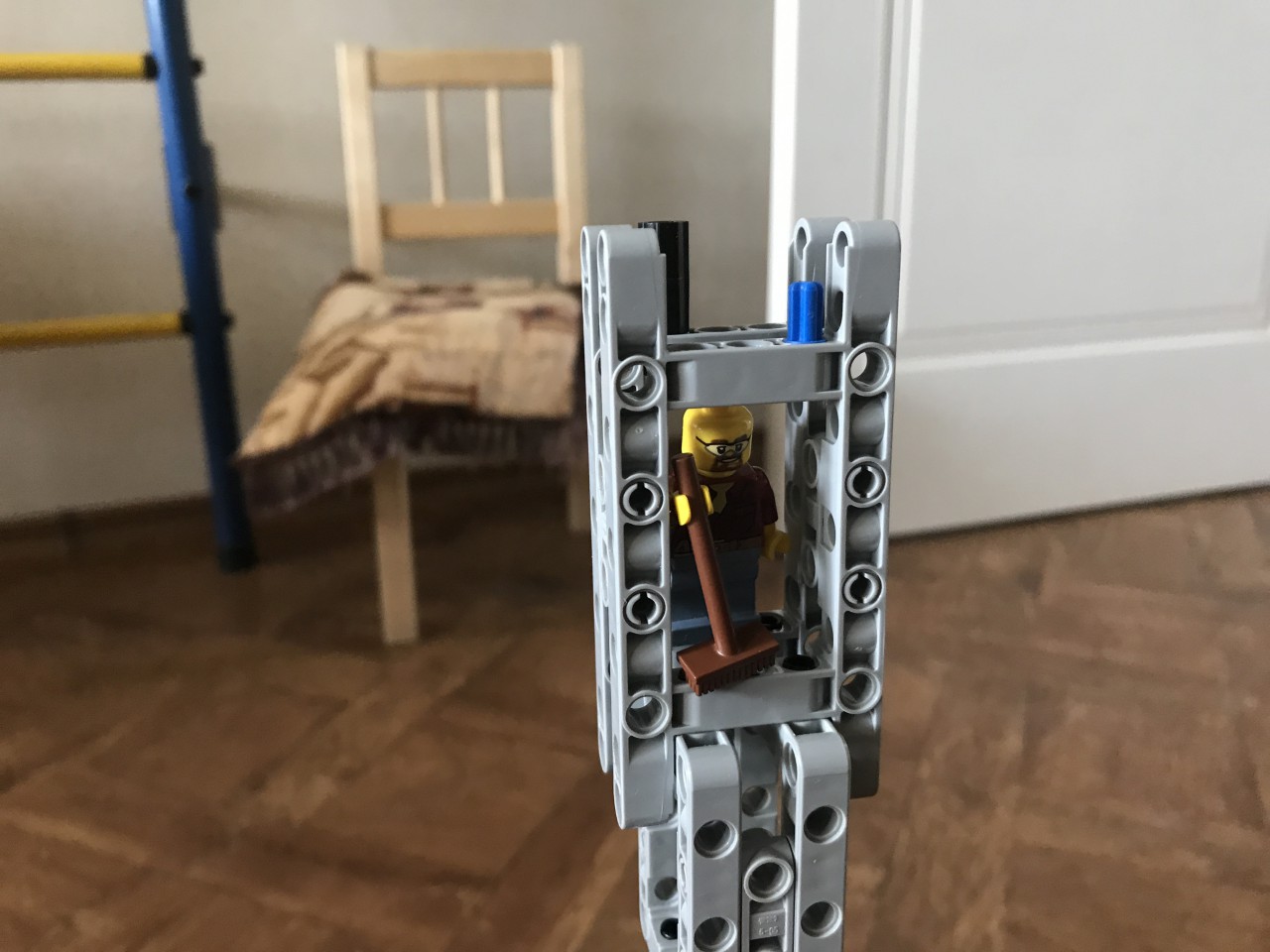

Затем я решил нарастить высоту с помощью рам, которые можно было использовать по правилам соревнований. Они имеют неплохую высоту и при правильном соединении обладают хорошей прочностью. Я со строительной командой рассмотрел несколько вариантов и лучшей была признана вот такая конструкция:

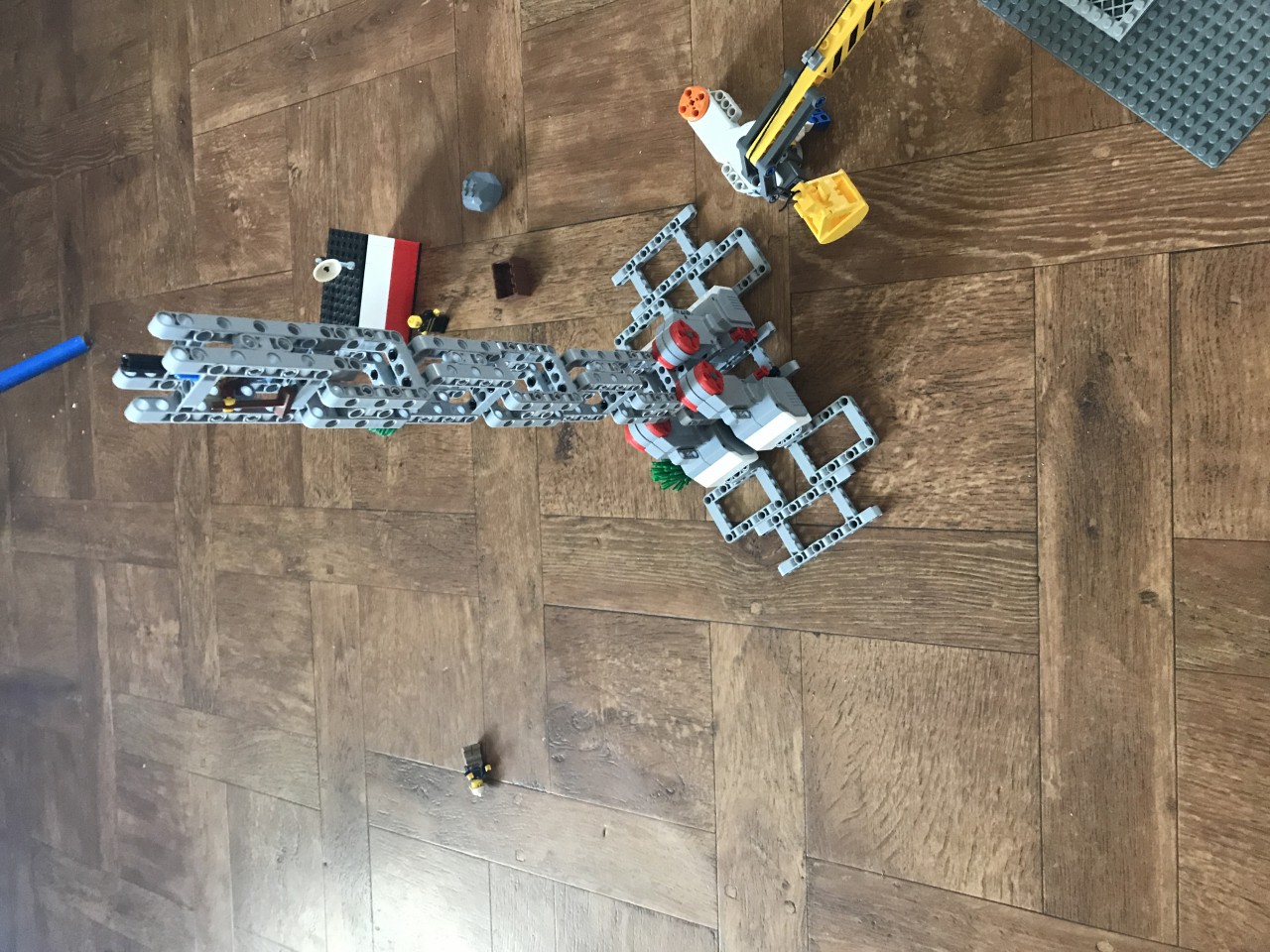

Вместе с основанием это выглядит вот так:

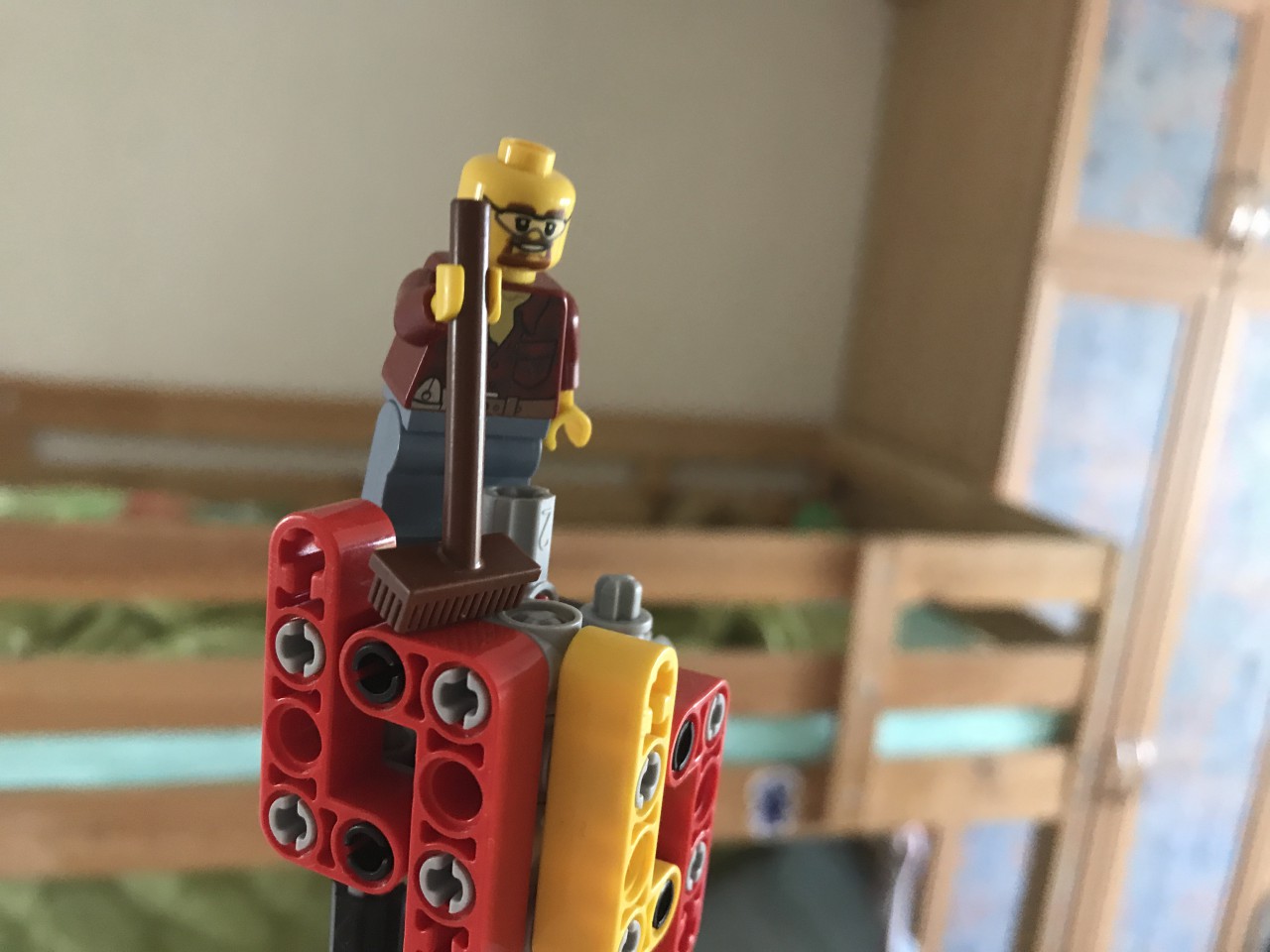

Кстати, чистота - залог здоровья!

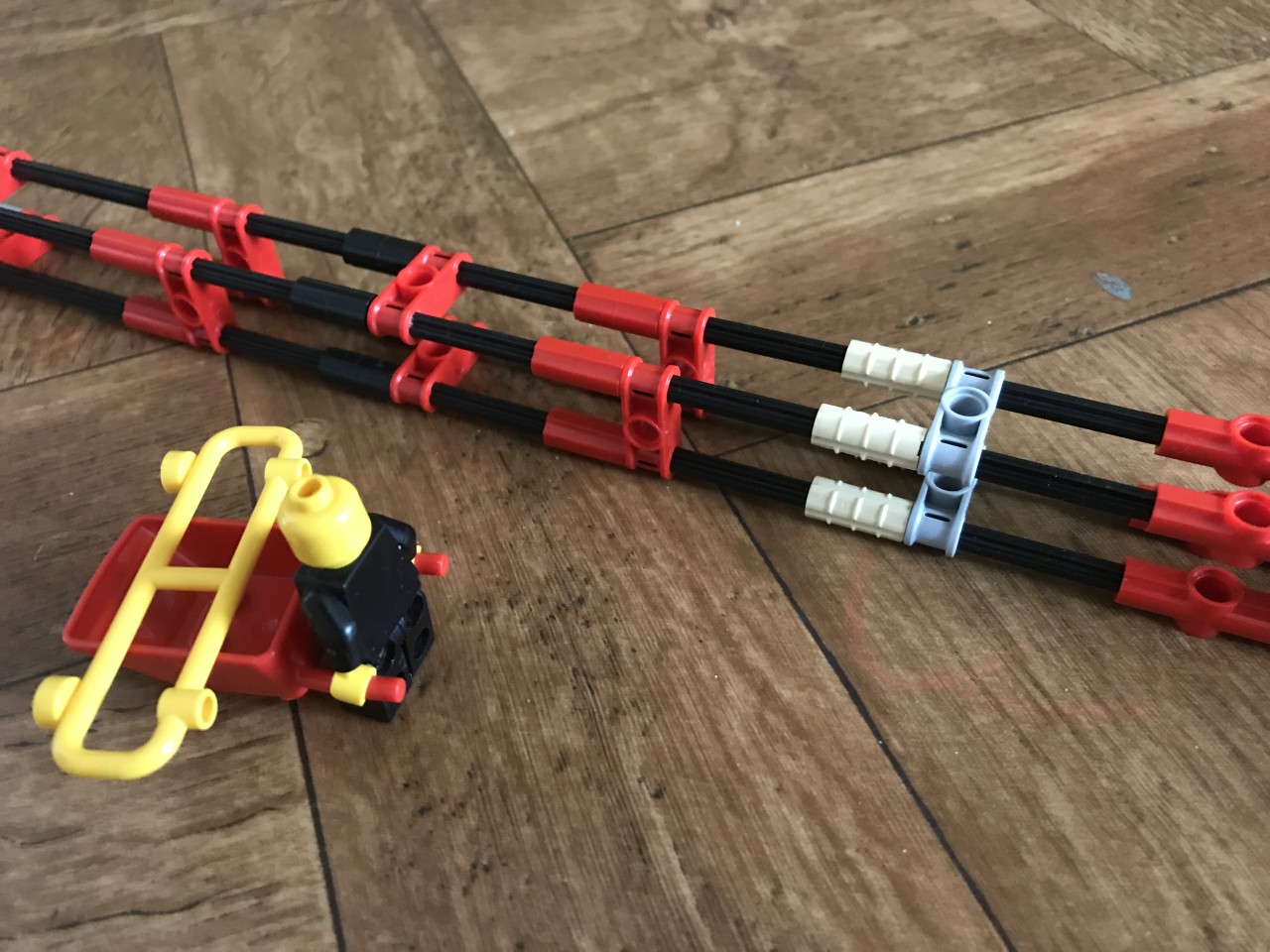

Дальше идёт основная часть башни. Главная её задача - нарастить высоту, не сильно уменьшив при этом прочность конструкции. Так как балки использовать нельзя, идеальным решением будут оси. Однако, если соединить оси одну за другой в столб, этот столб не будет прочным (от слова совсем). Значит, необходимо делать конструкцию прочнее. Хорошим решением для этого будет делать не один столб из осей, а несколько параллельных, соединив их между собой. Так как осей не бесконечное количество, то необходимо найти компромисс между прочностью конструкции и количеством таких параллельных столбов. Хорошим решением для меня оказалось 4 столба из осей. Для экономии деталей я чередовал соединение вдоль и поперёк каждую секцию. Вот, что получилось:

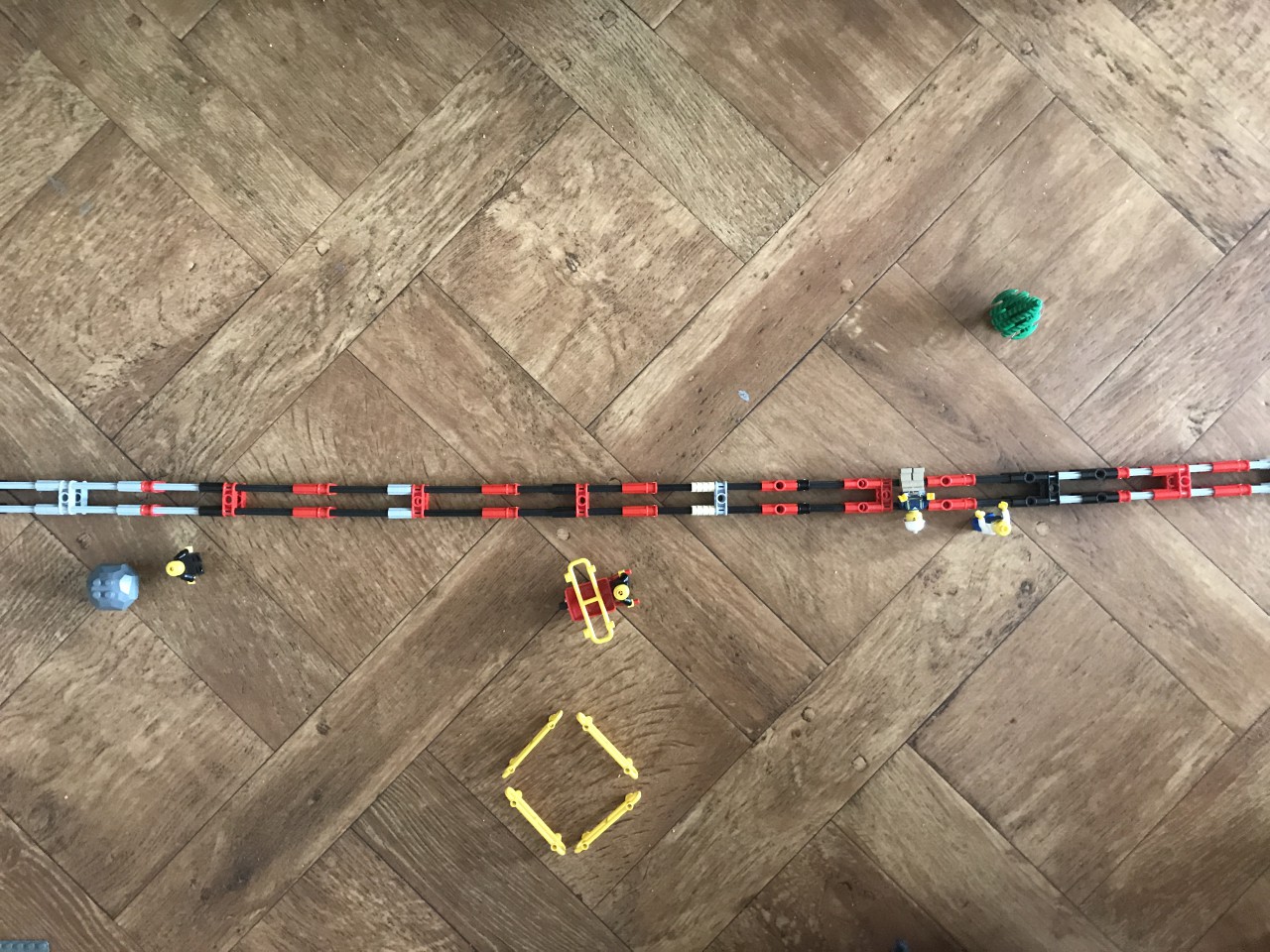

Это самая длинная часть башни, и всё вместе выглядит уже довольно внушительно.
Вид сверху:

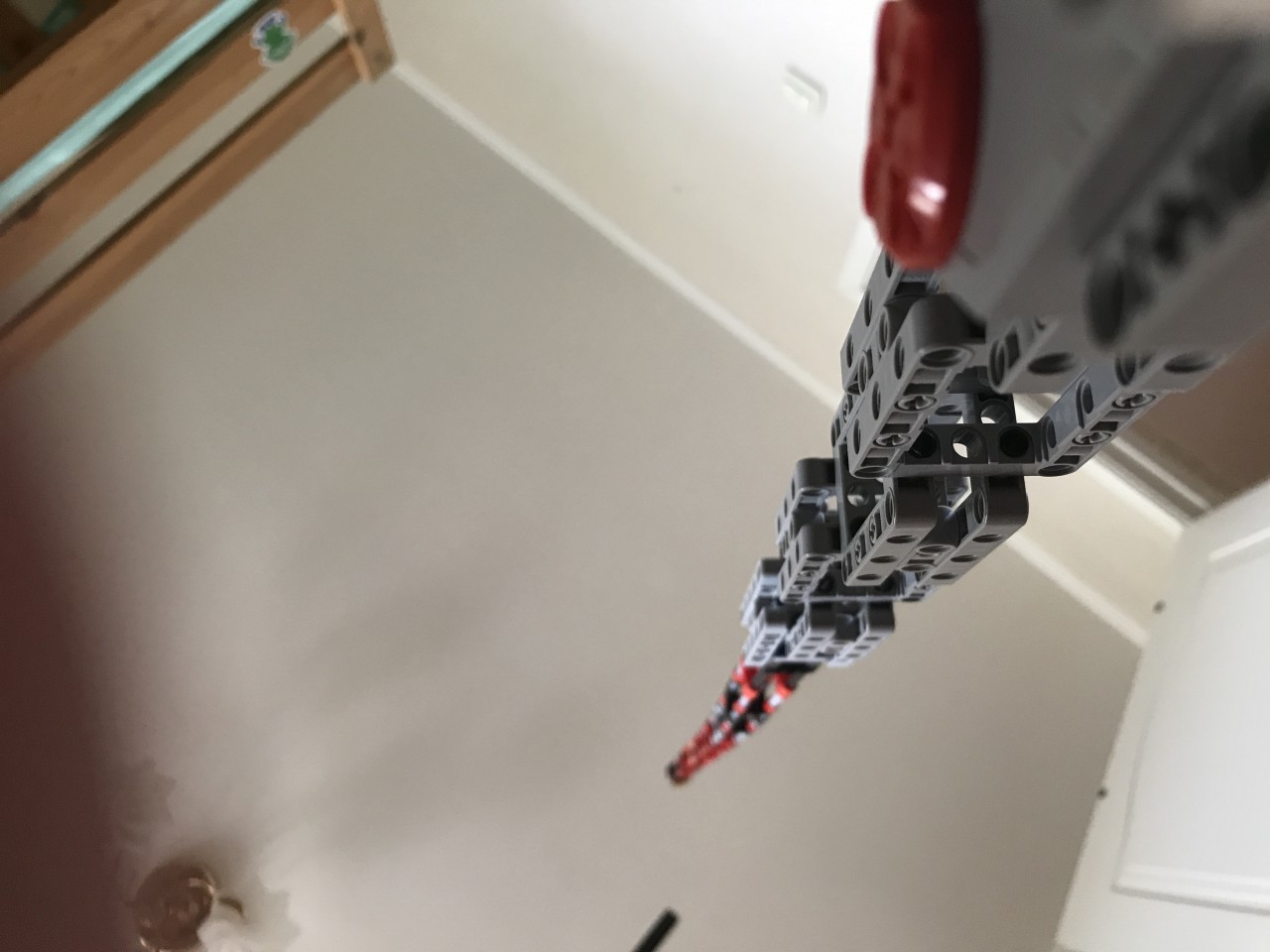

Вид снизу:
И как же без него:

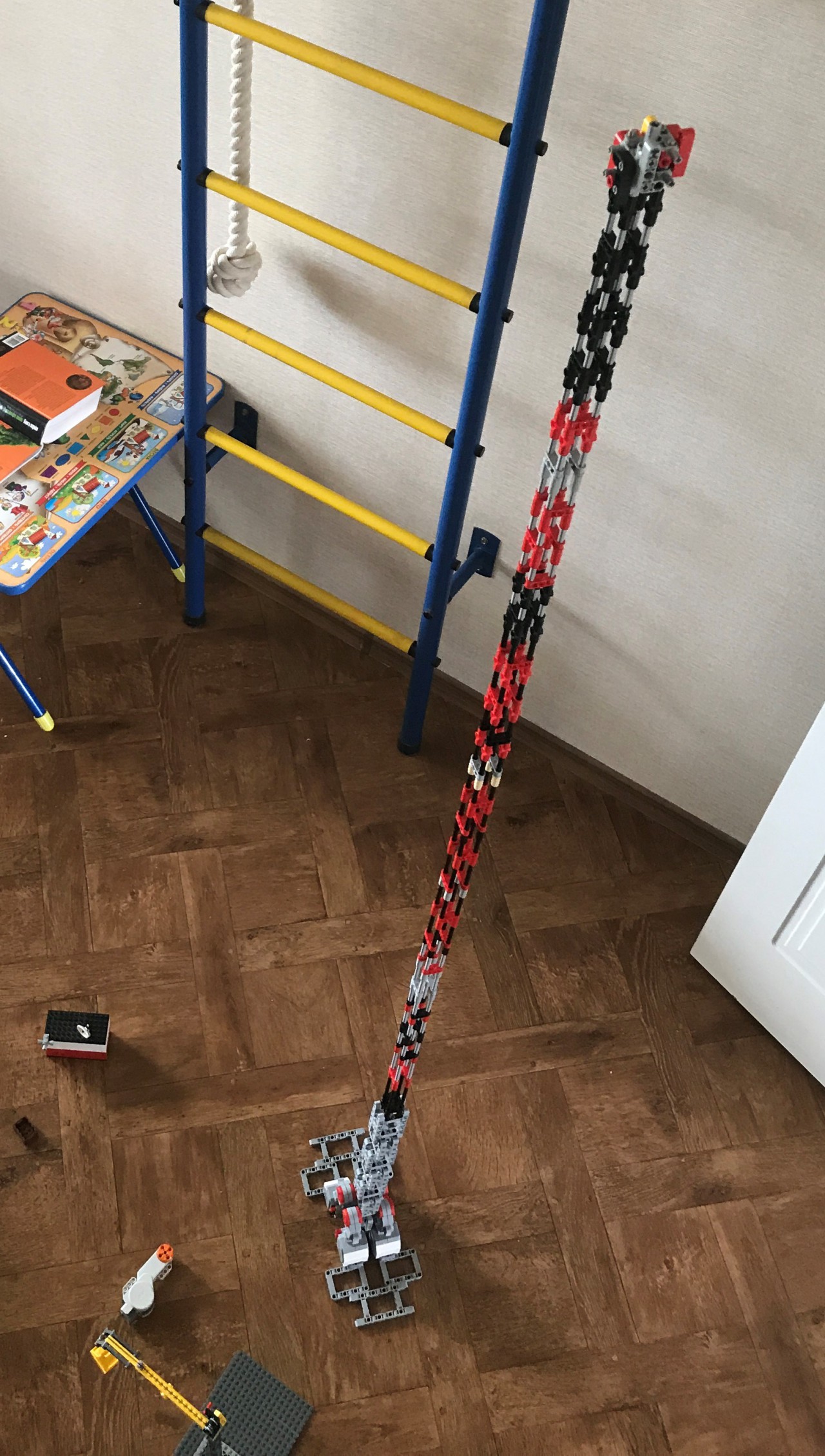

Теперь высота башни уже около 2 метров, однако это не предел. Так как башня уже довольно шаткая в этом месте, то наращивать её уже стоит столбом из осей. Однако, как известно, он не обладает большой прочностью, поэтому высота этого "шпиля" не слишком большая. Вот фото всей конструкции в целом:
Конечно же это не предел такого варианта конструкции, однако потолок разбивает все надежды. Кстати, интересный факт:

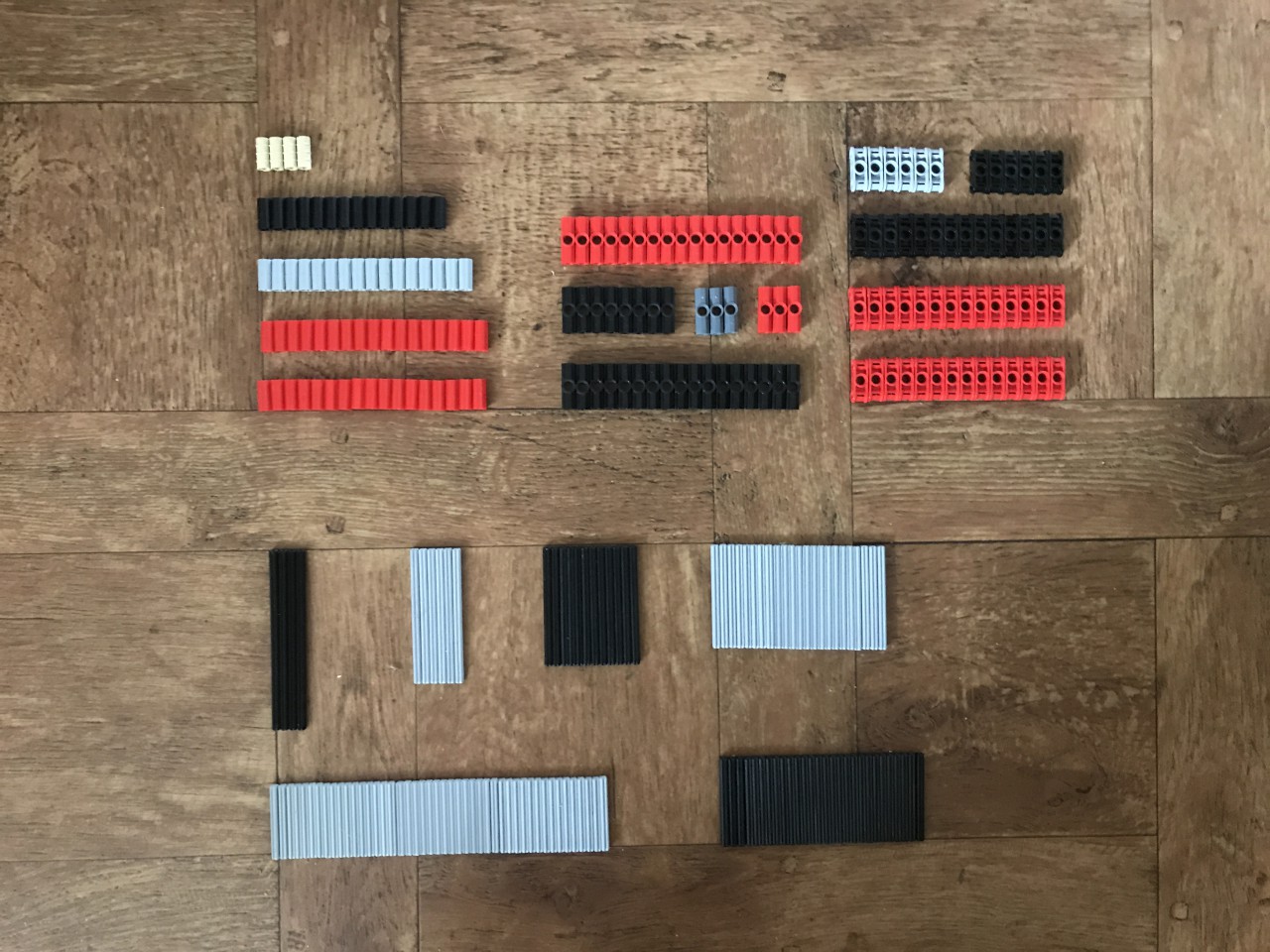

Вся конструкция состоит из 4 двенадцатимодульных, 6 девятимодульных, 12 восьмимодульных, 23 семимодульных, 28 шестимодульных и 46 пятимодульных осей. Также используется 68 вертикальных соединительных элементов 1 типа, 48 вертикальных соединительных элементов 2 типа и 54 горизонтальных соединительных элемента.
Вот такая получилась башня. Пишите своё мнение в комментариях, а главное - участвуйте в мероприятиях ФТК.
